Úsporná novostavba
Nízká tepelná ztráta, kvalitní obálka budovy a nízkoteplotní podlahové vytápění.
Zpět na NIBE
Vnitřní tepelné čerpadlo s aktivní rekuperací
NIBE S735C
Vytápění, chlazení, teplá voda a řízené větrání v jediné jednotce. Bez venkovního agregátu, bez hluku na zahradě a bez zásahu do vzhledu domu.
Klíčová podmínka návrhuPro úsporné novostavby s tepelnou ztrátou přibližně do 7 kWVarianta S735C-4 přibližně do 4,5 kW · S735C-7 přibližně do 7 kW
Řešení, které nabízí pouze NIBE
odpadní vzduch
zdroj energie
zdroj energie
čerstvý vzduch
zpět do domu
zpět do domu
0venkovních
jednotek
jednotek
Nejdůležitější před výběrem
S735C není univerzální náhrada běžného tepelného čerpadla.
Je mimořádně zajímavá tam, kde se s ní počítá už při návrhu domu a vzduchotechniky.Ztráta do cca 7 kW
S735C-4 pro menší objekty přibližně do 4,5 kW, S735C-7 přibližně do 7 kW.
Navržené VZT rozvody
Výkon čerpadla přímo souvisí s množstvím vzduchu, které lze hygienicky odvádět z domu.
Ne pro každý dům
U domu s vyšší ztrátou nebo nedostatečným průtokem vzduchu navrhneme jiný zdroj NIBE.
Hodnota 4,5/7 kW je orientační hranice výrobce, nikoli automatický návrh. Konkrétní variantu vždy ověříme výpočtem tepelné ztráty, potřebným větracím průtokem, teplotou topné vody a režimem elektrického dohřevu.
Jak systém pracuje
Teplo, které by odešlo ven, zůstane v domě.
Odvod vzduchu
Z koupelen, kuchyně a technických místností je trvale odváděn teplý vlhký vzduch.
Aktivní rekuperace
Invertorový kompresor odebere odpadnímu vzduchu energii a zvýší její teplotní úroveň.
Využití energie
Získané teplo ohřívá topnou vodu a integrovaný zásobník teplé užitkové vody.
Vytápěníplynulý invertorový výkon
Aktivní chlazeníintegrované u verze S735C
Teplá vodazásobník 178 litrů, profil XL
Větránínepřetržitá výměna vzduchu
Dvě výkonové varianty
Výkon musí odpovídat domu i vzduchu.
Čím více použitelného odpadního vzduchu systém dostává, tím více energie může kompresor získat.Menší úsporné domy
S735C-4
cca 4,5kW orientační
tepelná ztráta
tepelná ztráta
- modulační výkon přibližně 1–4,2 kW při A20/W35
- volba pro velmi úsporné novostavby
- výkon závisí na dostupném průtoku vzduchu
Větší úsporné novostavby
S735C-7
cca 7kW orientační
tepelná ztráta
tepelná ztráta
- modulační výkon přibližně 1,1–6,4 kW při A20/W35
- vyšší výkon při odpovídajícím průtoku vzduchu
- integrované aktivní chlazení

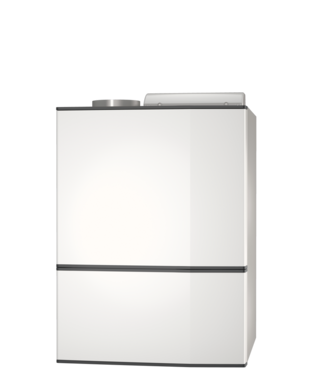

SAM S42Podtlakové nebo rovnotlaké větrání
Čerstvý vzduch lze přivádět i řízeně.
Základní S735C pracuje s odvodem vzduchu. Pro rovnotlaký systém ji lze doplnit modulem NIBE SAM S42, který nasává čerstvý venkovní vzduch, předehřívá ho teplovodním výměníkem a přes rozvody ho přivádí do obytných místností.
- nízkoenergetický ventilátor s průtokem až 300 m³/h
- umístění napravo nebo nalevo od S735C
- společná regulace celé soustavy
- návrh rozvodů současně s projektem domu
Co je uvnitř
Kompaktní technická místnost.
Reference RacingEnergy
První tři realizace připravujeme.
Dokumenty ke stažení
Podklady k NIBE S735C
Oficiální technické informace a návrh vzduchotechnických rozvodů.Nejdřív ověříme vhodnost domu
Pošlete nám projekt a výpočet tepelné ztráty.
Prověříme výkon S735C, větrací průtoky, topnou soustavu i prostor technické místnosti. Pokud jednotka pro dům vhodná není, řekneme to rovnou.Technické údaje a obrazové podklady: NIBE Energy Systems CZ. Orientační vhodnost nenahrazuje individuální technický návrh.
